Ethernet реле на 2 релейных канала RODOS-9S

RODOS-9S представляет собой контроллер для коммутации силовых линий постоянного/переменного напряжения, управляемый по IP через сеть Ethernet (IP-реле/интернет-реле/ethernet-реле). Коммутация линий осуществляется за счет 2-ух встроенных моностабильных электромеханических реле типа 1С "перекидной контакт" (контакты механически замыкаются/размыкаются под действием магнитного поля).

Имеет декларацию о соответствии от 30.01.2024г.

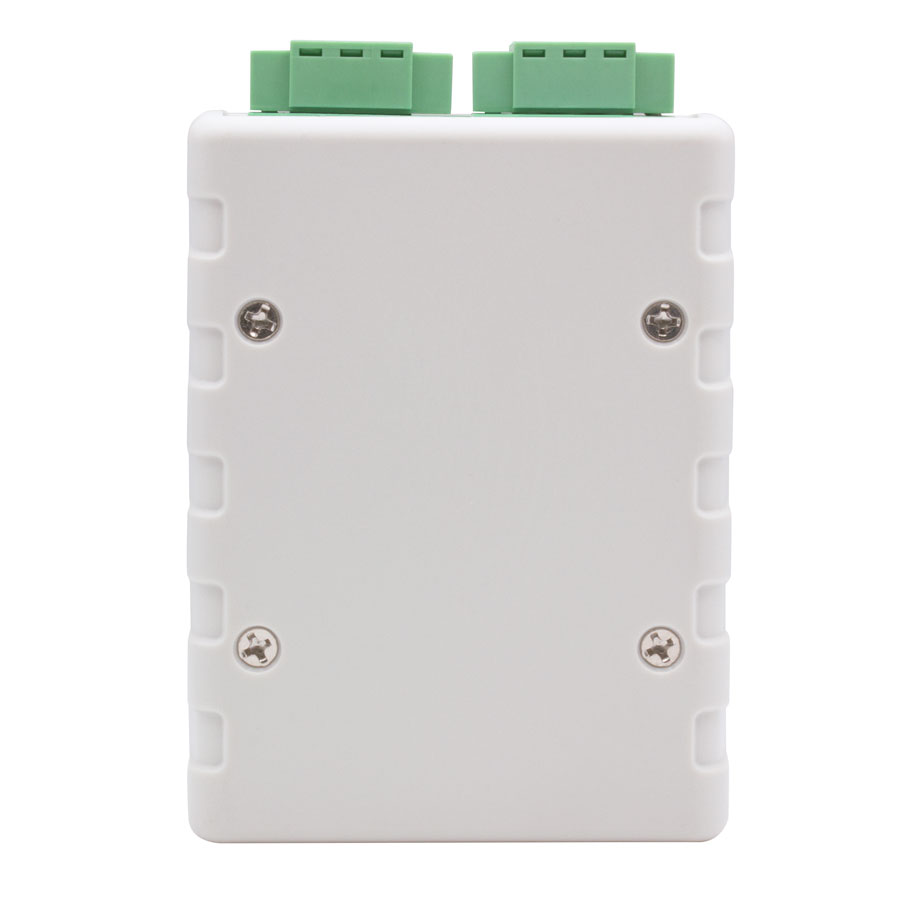

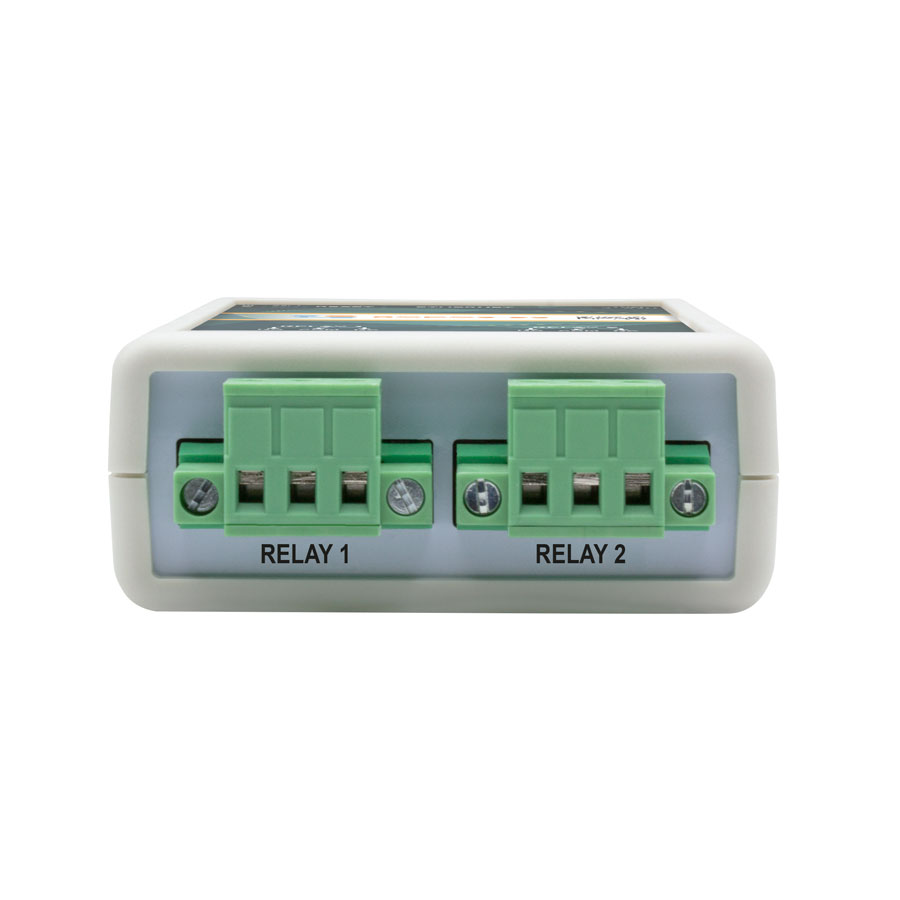

Все реле устройства работают независимо друг от друга, каждое реле имеет на выходе разъем для подключения коммутируемой линии с протекающим током до 7A 220В переменного либо 30В постоянного напряжения. Корпус устройства изготовлен из качественного ABS-пластика для настольного применения. Устройство имеет возможность обновления прошивки, а также работы со статическим IP либо DHCP.

Доступные способы управления:

• Встроенный web-интерфейс - управление реле и настройка устройства с через web-браузер
• http get запросы - специальный интерфейс, позволяющий производить управление реле, а также получать их состояние в формате XML либо JSON с помощью специальных команд:
- ​через терминал либо файловые скрипты (исполняемые файлы либо ярлыки) в операционной системе с использованием специализированных утилит (curl, wget и др.)
- в мобильных приложениях, поддерживающих отправку http команд (http shortcuts ("Ярлыки HTTP-запросов") и др.)
- в пользовательском софте с использованием библиотек для работы с http либо tcp
- через готовые компоненты в различных системах автоматизации (1C, Zabbix)
- через html/JavaScript компоненты на пользовательском сайте

• http post запросы - расширенный функционал управления, аналогичный http get, формат команд и данных такой же к в UDP
• UDP - управление и получение состояния реле через отправку UDP команд
• SNMP V1/V3 - получение состояния реле через SNMP запросы (без управления)

Поддерживаемые команды управления:

• Включить/выключить реле - все способы управления
• Подать импульс на реле длительностью, заданной в настройках устройства - все способы управления (длительность импульса можно задать индивидуально для каждого реле)
• Подать импульс на реле длительностью, заданной команде - все способы управления (длительность импульса можно задать индивидуально для каждого реле)

Все команды можно подать как на одно, так и на группу реле. Групповые команды поддерживаются всеми способами управления, кроме http get.

Подключение

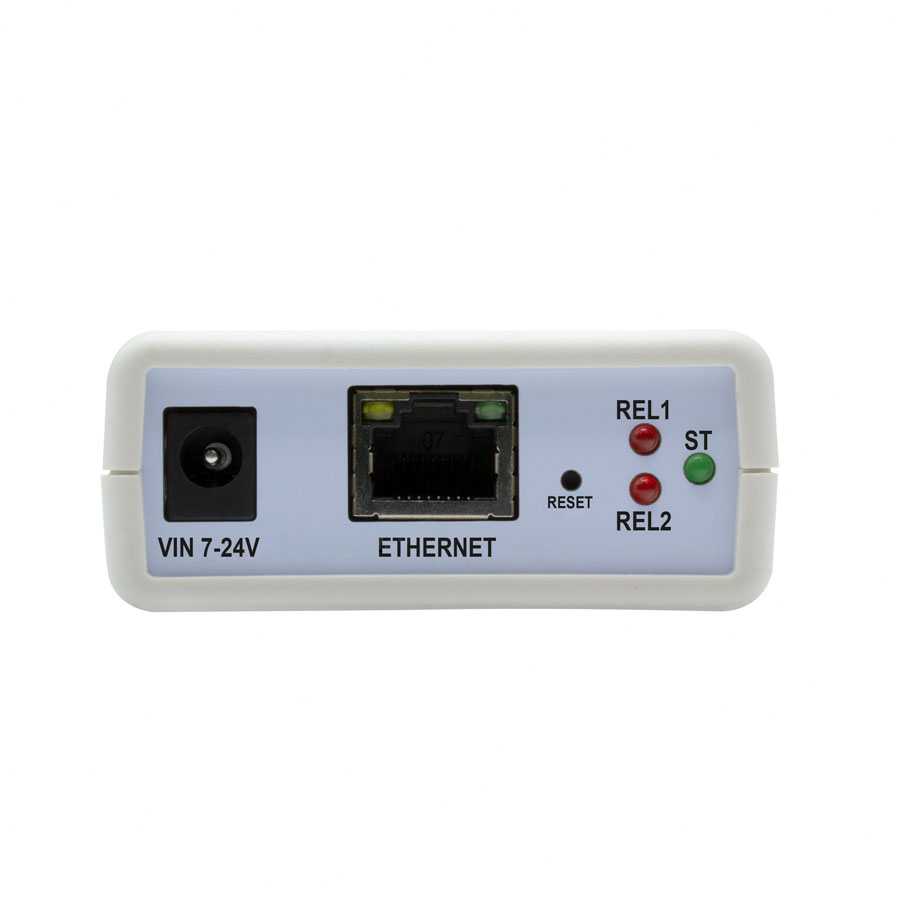

• Напряжение питания 7…24 В постоянное
• Интерфейс – Ethernet 10/100 Мбит/c Half/Full Duplex, auto-MDIX, автоматическая корректировка полярности витой пары (максимальная длина сегмента 100 м)

Основные отличия от предыдущей версии (RODOS-9)

• Новый физический уровень с поддержкой 10/100 Мбит/с Half/Full Duplex, auto-MDIX и автоматической корректировкой полярности витой пары
• Добавлена возможность обновления прошивки устройства со стороны пользователя
• Длительность импульса в настройках задается для каждого реле индивидуально в миллисекундах
• Добавлена команда подать импульс с длительностью, указанной в команде
• Добавлена возможность управления группой реле через одну команду
• Добавлена возможность управления и получения состояний реле через http post
• Доработан алгоритм работы с устройством по UDP с полной обратной совместимостью со старым форматом команд - в ответ на команду устройство возвращает признак успешного либо ошибочного выполнения команды. Добавлены команды для получения состояния реле и подачи импульса заданной длительности
• Добавлена возможность получить состояние реле через http get в формате JSON
• Разделение механизмов авторизации в web-интерфейсе и управления через API. Логин и пароль для управления через API задается отдельно. Пароль от web-интерфейса не передается и не хранится на устройстве в открытом виде (SHA-256). Пароль для web-интерфейса можно задавать любой длины с любым набором символов (в пределах ограничения используемого web-браузера)
• После авторизации в web-интерфейсе формируется ограниченная по времени сессия. По истечении настраиваемого времени происходит автоматический выход
• Добавлена ролевая модель из двух пользователей - администратора и оператора. Оператор не имеет доступа к изменения настроек и управлению реле, но может видеть их состояния в web-интерфейсе
• Добавлена обработка http OPTIONS для обработки кросс-доменных запросов с авторизацией
• Добавлен серийный номер устройства
• Добавлен алгоритм обнаружения конфликта IP адресов (arp probe/announce RFC 5227)
